三相四線和三相五線系統選浪涌保護器有區別嗎？

2026-04-07 · 閱讀157 浪涌保護器在電力系統中的使用，和電網配電制式有較大關系，三相四線和三相五線系統的浪涌保護器選型，主要區別在于SPD（浪涌保護器）的極數選擇和內部保護模式。

三相四線和三相五線系統本質上是TN-C和TN-S兩種不同的接地系統。選擇SPD的關鍵在于這兩種系統的中性線（N線）和保護地線（PE線）是合并還是分開。

1. 三相四線系統 (TN-C) 的浪涌保護器選型

在三相四線系統中，中性線與保護地線合并為一條PEN線。

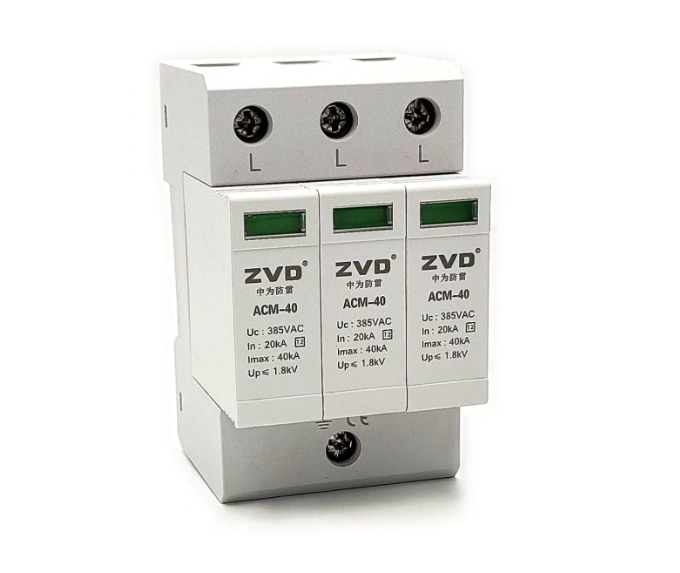

浪涌保護器型號： 應選用3P（三極）的浪涌保護器。保護模式為L1-PE、L2-PE、L3-PE。這種情況只需要針對三條火線進行保護即可

2. 三相五線系統 (TN-S) 的浪涌保護器選型

在三相五線系統中，中性線與保護地線從變壓器端開始就是完全分開的。

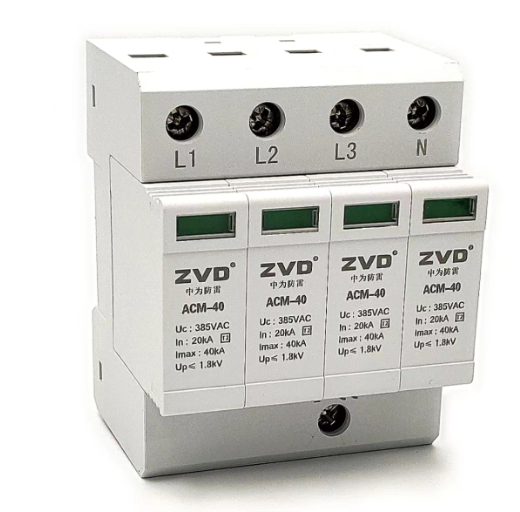

浪涌保護器型號： 通常選用4P（四極） 的浪涌保護器。即浪涌保護器的四個模塊分別連接三根相線和N線，保護模式為L1-N, L2-N, L3-N, N-PE。

總結：三相四線系統用3P結構的浪涌保護器，三相五線系統用4P結構的浪涌保護器。
