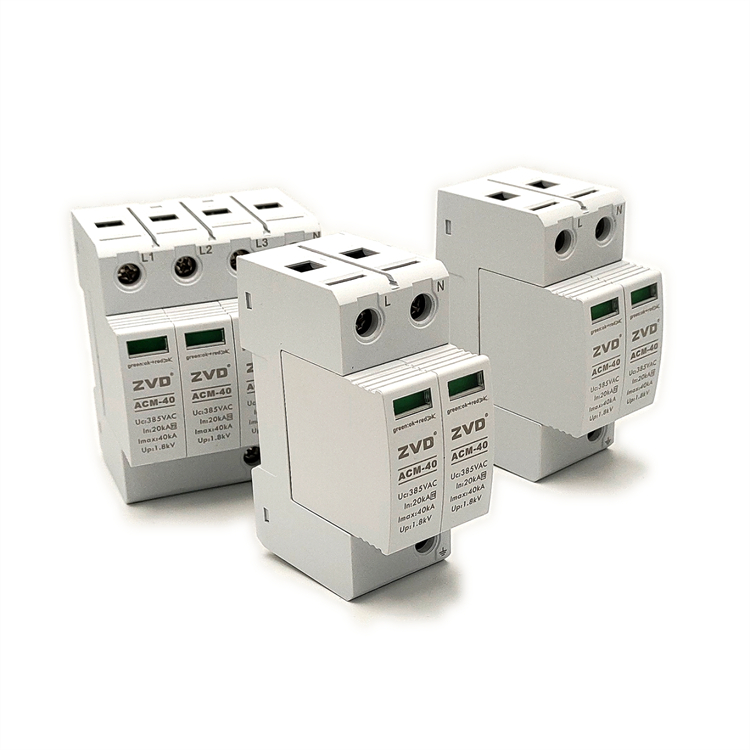

防雷浪涌模塊(浪涌保護器)的分級是怎么樣的?

2026-03-11 · 閱讀153

防雷浪涌模塊的分級情況，這是一個比較專業的電氣工程問題，需要給出清晰的分級體系和各等級的特點說明。

我們從分級標準、三個等級的核心特點、安裝位置、關鍵參數對比等幾個維度來介紹一下。

一、防雷浪涌模塊(浪涌保護器)的分級是怎么樣的?

防雷浪涌保護器（SPD）的分級，核心邏輯就是分級泄放。由于雷電的能量巨大，無法靠單個保護器完全吸收，需要通過多道防線，將浪涌電壓逐級降低到設備可以承受的安全范圍內。

根據國際電工委員會IEC 61643-1和國家標準GB/T 18802.1，浪涌保護器主要分為以下三個等級：

1、一級 (T1, Class I)也稱 B級 保護 10/350μs 沖擊電流 Iimp ≥ 12.5kA (典型25kA) ，主要安裝于建筑物總配電柜、變壓器低壓側、電源進線端 。泄放直擊雷的巨大能量，將浪涌電壓限制在 ≤ 2.5kV 。是高風險區和建筑物的第一道防線。

2、二級 (T2, Class II)也稱 C級 保護 8/20μs 標稱放電電流 In ≥ 20kA ，主要安裝于樓層配電箱、分配電柜、工業控制柜。  進一步鉗制經過一級保護后的殘余浪涌電壓和操作過電壓，將電壓限制到 ≤ 1.5kV 。是大多數商業和工業場所的核心保護。

3、三級 (T3, Class III)也稱 D級 保護 1.2/50μs + 8/20μs 復合波 標稱放電電流 In ≤ 10kA 主要安裝于終端設備前端，如插座、服務器機柜、精密儀器電源入口 提供精細保護，消除微小的瞬態過電壓和殘壓，將電壓限制到 ≤ 1.0kV 以下，確保敏感設備安全 。

二、為什么需要多級保護？

簡單來說，這是一個分工合作的過程：

一級（T1）：在雷電侵入的入口處，負責承受沖擊，將巨大的雷電流泄放入地，把浪涌電壓從可能的上萬伏降到幾千伏。

二級（T2）：在電流分配到各樓層或區域時，負責"查漏補缺"，把經過第一道防線后的殘余能量進一步吸收，電壓降到更安全的水平。

三級（T3）：在設備插座前站好最后一班崗，負責消除線路中微小的電壓波動和殘壓，確保給設備的是純凈、安全的電源。

各級保護器之間通常需要保證一定的安裝距離（如10米以上），或者使用退耦器件，以確保它們能協調動作，避免單一保護器過載

三、誰規定的分級保護原則

這個分級的規定，主要是由國際電工委員會（IEC）制定的IEC 61643系列標準。我們國家在制定相應的國家標準（GB/T 18802系列 和 GB 50057）時，也采納了這套核心原則，所以它既是國際通行的技術規范，也是中國國內工程遵循的準則。

至于是否必須按分級來，簡單來說：為了達到有效的防護效果并通過安全驗收，是的，需要這樣做。 這不是硬性規定，而是基于科學原理和實際工程經驗的必然要求。

主要原因有兩點：

1、強制性：法規與驗收的硬杠杠

中國的國家標準，特別是 《建筑物防雷設計規范》（GB 50057） 和 《建筑物電子信息系統防雷技術規范》（GB 50343），對浪涌保護器的設置提出了明確要求。例如，GB 50057標準就規定，在建筑物的電源總進線處（第一級），必須安裝能夠承受10/350μs波形雷電流的I級試驗浪涌保護器，其沖擊電流Iimp不能小于12.5kA。這是一條強制性的要求。

這意味著，如果你是進行工程項目，特別是需要經過第三方防雷檢測機構驗收的，在總配電柜安裝二級（T2）浪涌保護器是無法通過的。設計單位、施工單位和監理單位都必須按照國標中的這些強制條款來執行。

2、必要性：科學原理的必然選擇

即使拋開法規，從純技術的角度看，分級也是必須的。原因在于雷電蘊含的能量太過巨大，無法通過單一級別的保護器完全、安全地吸收和泄放。

能量逐級遞減：一級保護器（T1）負責處理直擊雷產生的高能量（測試波形為10/350μs），把它降到幾千伏。二級（T2）負責處理經過第一道防線后殘余的能量和感應雷（測試波形為8/20μs），進一步把電壓鉗制到更低的水平。最后，三級（T3）在設備前端負責消除微小的殘壓，提供精細保護。這是一個層層設防、分工合作的過程。

防雷分區（LPZ）的概念：現代防雷理論將建筑物內外分成不同的防雷區（LPZ 0, LPZ 1, LPZ 2...），從暴露在直擊雷風險的戶外區域，到放置敏感設備的室內區域。浪涌保護器的分級正是為了與這些分區的邊界相匹配，確保在雷電侵入的每個關鍵節點，都有相應能力的保護器將浪涌能量限制在安全范圍內。

當然，在實際應用中，也并非所有場景都必須安裝完整的三級保護。例如，在一些風險較低的普通住宅，或者經過精確計算確認二級保護就已足夠的情況下，設計上可能會有所取舍。但“從總進線處開始，逐級削弱浪涌能量”這個分級保護的原理是必須要遵守的。現在也有很多將T1和T2功能合二為一的組合型浪涌保護器，可以在簡化安裝的同時滿足分級保護的要求。

所以，分級既是為了滿足國家標準的強制性要求，更是確保電氣和電子設備安全、穩定運行的科學手段。
