浪涌保護器沖擊電流Iimp怎么選？

2022-02-08 · 閱讀2923

T1類測試的浪涌保護器都有一個參數叫沖擊放電電流，英文代號是Iimp，測試波形為10/350us，有這個參數的一般行業內稱為一級浪涌保護器。

那么，浪涌保護器沖擊電流Iimp應該怎么選呢？

根據防雷標準要求，中為防雷做如下介紹：

1、沖擊電流Iimp介紹

Iimp是電源浪涌保護器中T1類測試的防雷產品特有參數（信號防雷器也有Iimp，叫D1類高能量浪涌保護器）。

防雷標準對Iimp的介紹是：“沖擊電流（Iimp） impulse current：由電流峰值Ipeak、電荷量Q和比能量W/R三個參數定義的電流，用于SPD的Ⅰ類試驗，典型波形為10/350us。”

所以該參數主要出現在一級浪涌保護器上。也是一級浪涌保護器最主要的參數之一。

2、浪涌保護器沖擊電流Iimp如何選擇？

目前市面上的一級浪涌保護器Iimp主要有12.5kA、15kA、25kA、50kA這個幾個規格，很多電氣工程師在選型的時候就會問，Iimp選多大好呢？選12.5kA還是25kA呢？

這個得根據實際需求來，防雷驗收主要依照GB50057-2010 建筑物防雷設計規范，該標準中對一級浪涌保護器Iimp的要求是≥12.5kA,所以Iimp只需要用12.5kA的就可以滿足防雷驗收標準。

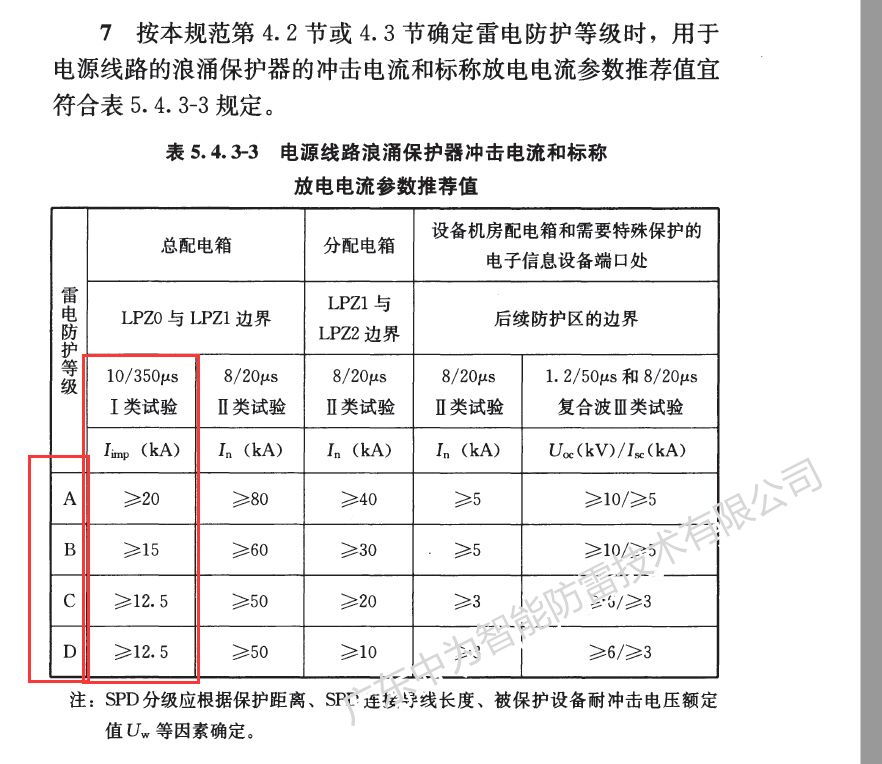

但是在另外一個標準GB50343-2012《建筑物電子信息系統防雷技術規范》中對一級防雷Iimp的選擇又做了更詳細的說明，如下圖所示：

該標準對建筑物分為了ABCD四級:

在A級建筑物上安裝的一級浪涌保護器Iimp要求≥20kA;

在B級建筑物上安裝的一級浪涌保護器Iimp要求≥15kA;

C級和D級建筑物上Iimp要求≥12.5kA。

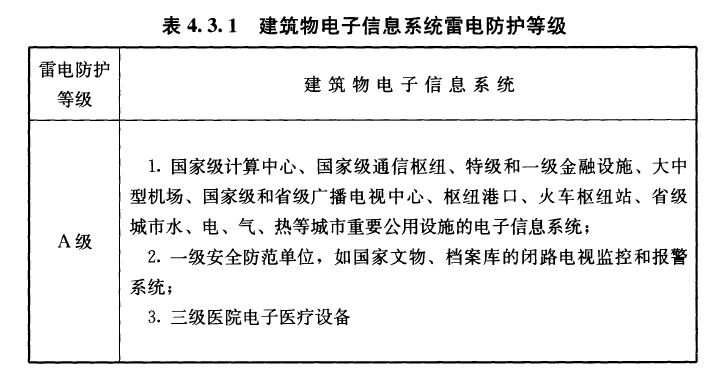

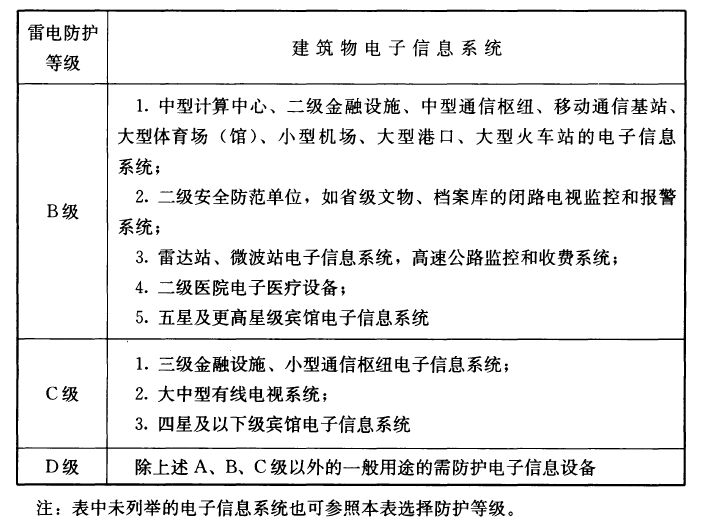

此標準對Iimp的大小要求更為詳細，ABCD四級建筑物雷電防護等級介紹如下圖所示，大家可以作為參考。

總結：

民用建筑物等選擇Iimp=12.5kA的浪涌保護器即可滿足防雷驗收要求和實際使用需求，如果不確定建筑物防雷等級或者要求較高的場所也可以選擇Iimp25kA的產品，25kA就可以滿足所有標準要求了。

可以參考中為一級浪涌保護器Iimp參數：

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司
名稱：一級浪涌保護器
型號：ACM-T1-BC
主要參數：
最大持續工作電壓Uc:385VAC
沖擊電流 limp(10/350μs)：25kA
標稱放電電流In(8/20μs):25kA
保護水平Up:2.0kV
組合方式:2P/3P/4P可選
