安裝在電源末端的浪涌保護器選型注意事項！

2025-12-09 · 閱讀326 選型安裝在電源末端的浪涌保護器（通常稱為第三級SPD或精細保護級SPD），其核心目標是為最敏感、最昂貴的終端設備提供最后一厘米的精細電壓鉗位保護。

這類SPD直接安裝在重要設備（如服務器、醫療儀器、PLC控制柜、精密儀器）的電源入口處，用于消除前級SPD（第一、二級）殘留的微量過電壓和線路內部產生的操作過電壓。

以下是具體選型步驟、關鍵參數和注意事項：

一、核心選型邏輯與定位

1、角色定位：
- 前級防護的補充： 它不能替代第一、二級SPD，而是在已有兩級防護的基礎上，進一步將殘壓降低到設備絕對安全的水平。
- 精細限壓： 主要應對 8/20μs波形和更陡峭的復合波（1.2/50μs & 8/20μs）的殘余能量。
- 近距離保護： 安裝位置必須緊貼被保護設備（通常小于0.5米），以實現最佳保護效果。

二、關鍵選型參數與步驟

第一步：確定類型與標準
- 類別： 應選擇符合 Type2或Type 3（III類試驗）或 Type 2+3組合的SPD。Type 3 SPD通常標有復合波測試參數Uoc。
- 接線形式： 根據設備電源選擇（單相：L-N, L-PE；三相：3P+N）。

第二步：關鍵電氣參數選擇（重中之重）

1.  電壓保護水平 Up：
    - 這是末端SPD最重要的參數。
    - 必須低于被保護設備的額定沖擊耐受電壓。常見精密電子設備的耐壓值在1.5kV-2.5kV，因此末端SPD的Up值應盡可能低。
    - 推薦值： Up ≤ 1.2 kV，對于特別敏感的設備（如通信端口、醫療設備），可選擇Up更低的產品。

2.  標稱放電電流 In（8/20μs）：
    - 由于前級已泄放大部分能量，末端SPD的In值可以較小。
    - 典型值： In ≥ 5 kA (8/20μs)。在預期風險較小或線路較短時，3kA也可接受；若安裝點距離二級SPD較遠或環境復雜，可提高到10kA。
    - 組合波開路電壓 Uoc： 對于Type 3 SPD，此參數更重要。常見值為 Uoc ≥ 10 kV (1.2/50μs)，表示其在線路承受10kV開路電壓時的保護能力。

3.  持續工作電壓 Uc：
    - 必須大于線路可能出現的最高持續電壓。
    - 220V單相系統： 通常選擇 Uc ≥ 275V 或 320V。
    - 380V三相系統： 選擇 Uc ≥ 385V 或 420V。

4.  負載電流能力：
    - 許多末端SPD是插排式或插座式，自帶電源輸出插座。必須確保其最大負載電流大于設備的工作電流（如16A，32A等）。

第三步：形式與安裝方式選擇
- 插座式/插排式： 直接替換或串聯在設備電源插座前，安裝最簡便，適用于單個設備。

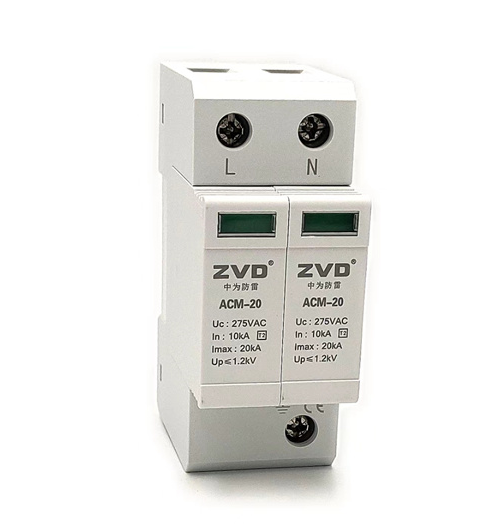

- 模塊化導軌安裝式： 安裝在設備機柜內的導軌上，通過短線連接至設備空氣開關或接線端子，適用于機柜內集成保護。
- 設備內置式： 有些高端設備已在內部預置，選型時需確認其參數。

三、安裝要點（決定保護成敗的關鍵）

末端保護的效果極大程度上依賴正確的安裝，其原則是 “最短路徑”。

1.  安裝位置： 必須安裝在被保護設備的電源入口處，距離越近越好。
2.  連接線長度：
    - SPD的接地線長度必須小于0.5米，且應盡可能短、粗、直。這是為了最小化接地路徑的感抗，防止殘壓抬高。
    - 輸入和輸出導線也應盡量短，避免形成環路。
3.  接地連接： 必須連接到設備機柜的局部等電位接地端子排（LEB）上，而非遠端的建筑接地。

四、選型總結與典型方案

典型應用場景： 服務器、工作站、網絡交換機、MRI/CT等醫療設備、PLC/DCS控制單元、安防主機、精密實驗儀器等。

選型參數示例（單相220V服務器）：
- 類型： Type 3 或 Type 2+3組合型
- Up： ≤ 1.2 kV
- In： ≥ 5 kA (8/20μs)
- Uoc： ≥ 10 kV (復合波)
- Uc： ≥ 275V AC
- 形式： 19英寸機架式PDU（帶浪涌保護）或導軌模塊
- 安裝： 安裝在服務器機柜內，接地線長度<0.3米接至機柜LEB。

重要提醒與常見誤區

- 不可單獨使用： 沒有前級（第一、二級）SPD的泄流，末端SPD在遭受直接或強的感應雷擊時極易損壞，且可能無法保護設備。
- 不是“電壓等級”最低： 這里的“級”指的是防護級別和能量級別，而不是電壓等級。所有SPD都是并聯在相同電壓的線路上（如220V/380V）。
- 關注老化指示： 選擇帶可視窗（綠色/紅色）或遙信報警功能的SPD，便于運維。
- 標準符合： 產品應符合 GB/T 18802.11 (IEC 61643-11) 標準。

最終建議：
為電源末端選型SPD，請遵循 低壓護水平、短連接距離、結合設備耐壓的原則。首先查看設備手冊確定其耐沖擊電壓值，然后選擇一個Up值遠低于該值的Type 2或Type 3 SPD，并規劃最短、最直接的安裝路徑，確保其接地線極致縮短。這樣，才能為您的關鍵設備構建起最后一道可靠的防線。
