變壓器低壓母線上浪涌保護器spd參數如何選擇？

2023-05-31 · 閱讀711

工業或民用配電系統，一般是先經過高壓線從架空傳輸，在通過變壓器變?yōu)榈蛪航尤腚娋W(wǎng),架空的高壓線是極易遭受直擊雷或感應雷侵害，變壓器也是易受雷擊災害影響的電力設備之一。

在變壓器高壓側，南方電網、國家電網等電力公司都會安裝優質的高壓避雷器進行雷電防護。但是除了高壓側要裝避雷器之外，變壓器低壓側也應該安裝低壓浪涌保護器，防止雷電浪涌從高壓側串入低壓配電系統，造成電器設備損壞。

那么，變壓器低壓母線上浪涌保護器spd參數如何選擇？

根據浪涌保護器選型經驗，中為防雷從如下內容介紹：

1、變壓器低壓母線側SPD浪涌保護器的通流量選擇

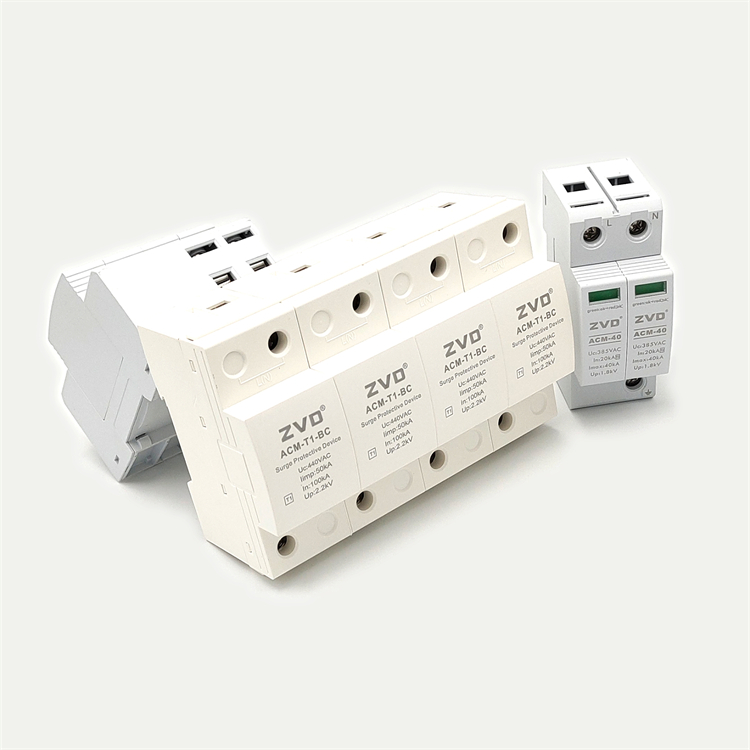

變壓器低壓側浪涌保護器安裝在低壓進線配電柜內，應選用T1試驗的一級浪涌保護器，測試波形為10/350us。沖擊電流Iimp應選大于等于12.5kA的產品。

如果所處位置環境比較惡劣，例如河邊，山上等位置，可選用沖擊電流Iimp25kA的一級SPD。

組合形式選3P或4P的，如果是TN-C三相四線就選3P的，接在三根火線上即可。TN-S三相五線系統就選4P的，火線零線都進行保護。

詳細介紹可以點擊查看：http://m.021canyin.cn/yileispd/

2、最大持續工作電壓的選擇

變壓器低壓母線上浪涌保護器，其最大持續工作電壓Uc應滿足標準要求。

浪涌保護器是安裝在相線和地線之間的，所以最大持續工作電壓Uc是按相電壓來計算的，應大于1.15倍的相電壓。

例如三相400V系統，相電壓為230V，1.15倍的相電壓就是265V。

一般我們推薦選用Uc385V的產品，適用于三相380V、400V、420V、440V等系統。

3、電壓保護水平的選擇

國標對低壓進線柜一級SPD浪涌保護器的保護水平要求是小于等于2.5kV，滿足這個要求就可以了。

一般一級SPD的電壓保護水平Up在1.5~2.5kV之間是比較常見的，都是符合要求的。
